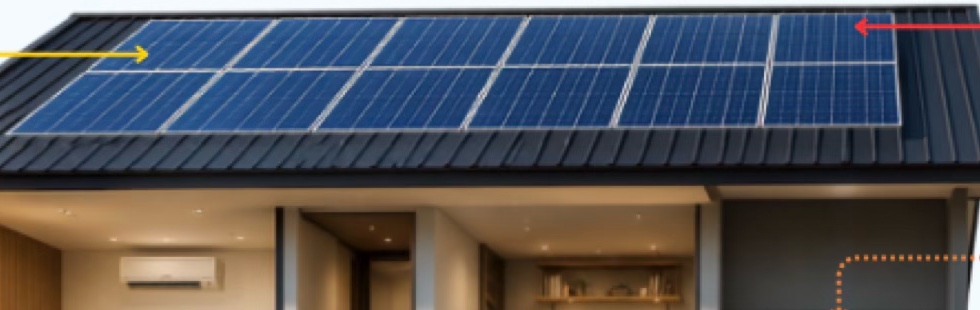

01
แผงโซลาร์เซลล์Solar Panel
รับแสงอาทิตย์และแปลงพลังงานแสง เป็นพลังงานไฟฟ้ากระแสตรง (DC)
รับเข้าแสงอาทิตย์ส่งออกไฟฟ้ากระแสตรง (DC)
SOLAR SHELL ENERGY บริษัท โซลาร์ เชลล์ เอนเนอร์ยี่ จำกัด
← กลับไปหน้าเปรียบเทียบระบบOn-Grid Systemการทำงานของระบบโซลาร์เซลล์แบบออนกริด
ผลิตไฟฟ้าใช้เอง ลดค่าไฟ และสามารถส่งไฟส่วนเกินกลับเข้าระบบการไฟฟ้าได้
ระบบออนกริด คือ ระบบผลิตไฟฟ้าจากพลังงานแสงอาทิตย์ที่เชื่อมต่อกับการไฟฟ้า โดยไม่ใช้แบตเตอรี่สำรองไฟ
ไล่ตามเส้นทางของไฟฟ้า ทีละจุด
ไฟฟ้าเดินทางจากหลังคาไปถึงเครื่องใช้ไฟฟ้าในบ้านผ่าน 6 จุด แต่ละจุดด้านล่างคือส่วนหนึ่งของแผนภาพด้านบน

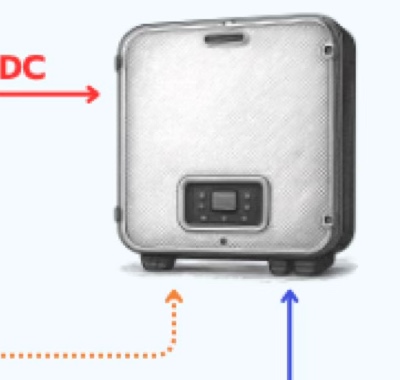

02
อินเวอร์เตอร์Inverter
แปลงไฟฟ้ากระแสตรง (DC) ที่ได้จากแผงโซลาร์เซลล์ เป็นไฟฟ้ากระแสสลับ (AC) เพื่อใช้กับเครื่องใช้ไฟฟ้าภายในบ้าน
รับเข้าไฟฟ้ากระแสตรง (DC)ส่งออกไฟฟ้ากระแสสลับ (AC)
03
ตู้ไฟ / ตู้ควบคุมไฟฟ้าMain Distribution Board
กระจายไฟฟ้าจากอินเวอร์เตอร์ ไปยังเครื่องใช้ไฟฟ้าภายในบ้าน
รับเข้าไฟฟ้ากระแสสลับ (AC)ส่งออกจ่ายไปยังเครื่องใช้ไฟฟ้า

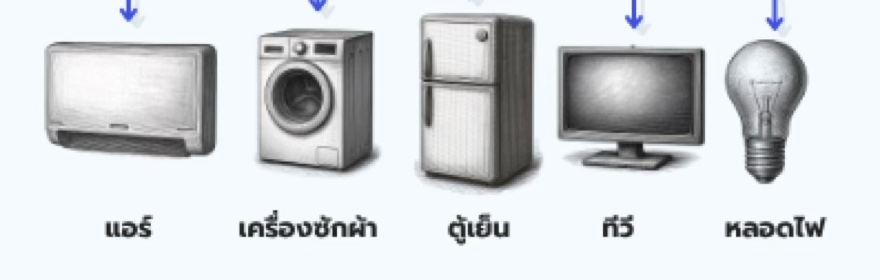

04
เครื่องใช้ไฟฟ้าLoad
ใช้ไฟฟ้าที่ผลิตได้จากโซลาร์เซลล์ก่อน หากไฟไม่เพียงพอ ระบบจะดึงไฟจากการไฟฟ้ามาเสริมให้อัตโนมัติ
รับเข้าไฟฟ้ากระแสสลับ (AC)

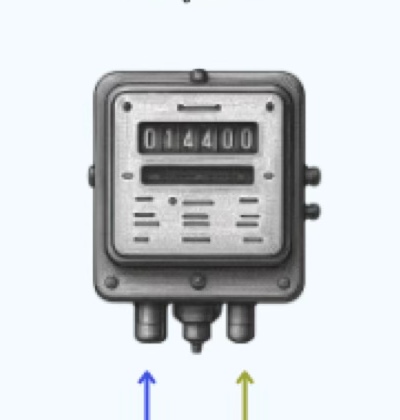

05
มิเตอร์ไฟฟ้าMeter
วัดปริมาณการใช้ไฟฟ้า และปริมาณไฟฟ้าที่ส่งกลับเข้าสู่ระบบการไฟฟ้า
วัดสองทางไฟที่ใช้ (AC)และไฟส่วนเกินที่ส่งกลับ

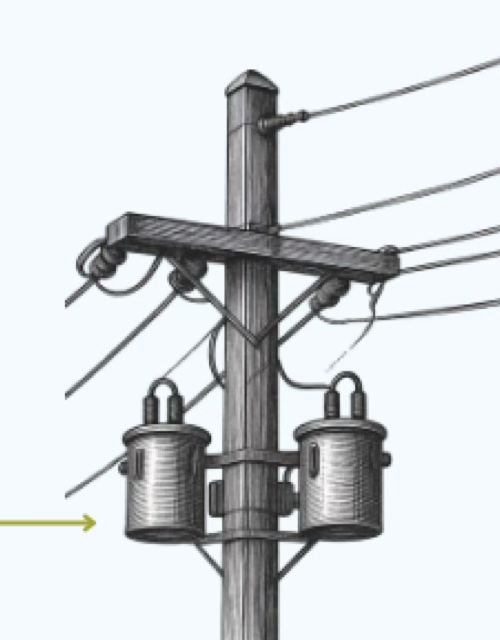

06
การไฟฟ้าUtility Grid
หากผลิตไฟฟ้าได้มากกว่าที่ใช้ ไฟส่วนเกินจะถูกส่งกลับไปยังระบบการไฟฟ้า (ขึ้นอยู่กับนโยบายของการไฟฟ้า) หากผลิตไฟฟ้าไม่เพียงพอ ระบบจะดึงไฟจากการไฟฟ้ามาใช้ได้โดยอัตโนมัติ
รับเข้าไฟส่วนเกินที่ส่งกลับส่งกลับไฟเสริมเมื่อผลิตไม่พอ (AC)
หมายเหตุ ระบบออนกริดจะหยุดทำงานอัตโนมัติเมื่อไฟฟ้าดับ เพื่อความปลอดภัยของเจ้าหน้าที่การไฟฟ้า
